La locación
Specs del recinto
- Tipo. Black box frontal. Fondo negro, spill controlado. No es ciclorama ni estudio de retrato con infinity wall.
- Escena. Tarima 8,00 m de boca × 5,00 m de fondo: el área útil de set.

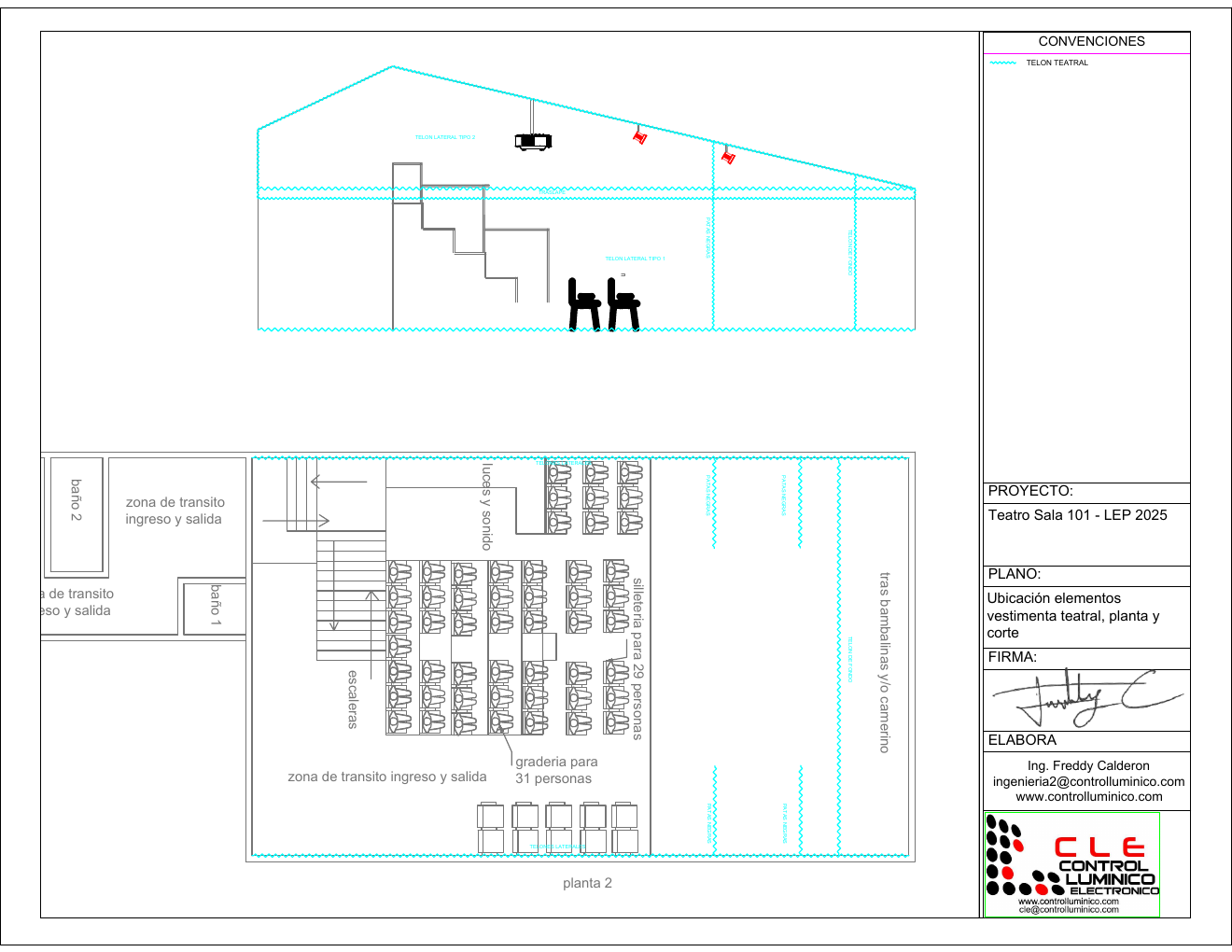

- Techo. Techo inclinado hacia el set. Ahí van las barras de luces y el proyector. Revisa altura en el corte T3.
- Control. FOH de luces y audio al fondo de sala, con línea de vista al set. No hay cabina cerrada.
- Piso. Piso de tarima. Sin marley ni piso elástico. Cinta de marcas: sí, se retira al wrap.
- Acceso. Load-in por escalera, segundo piso. Sin muelle ni montacargas: si no cabe por puerta y tramo, no entra.
- Público. Público en sala: ~50 (gradería + sillas). También se cierra la gradería para stills o set vacío.
Luces
Lighting plot y parque
Parque LED de casa: wash RGBW + perfiles. La casa opera la FLX S48, salvo que traigas operador y se haya acordado. Si hay lighting plot o cue list, se manda antes; si no, se deja un general de casa. Sin seguidor. Sin gelatinas: todo es LED.
Cada barra: circuitos LED, nodo DMX (4 universos, XLR5) y Art-Net en los extremos. 4 cajas laterales (CLI) con toma y DMX; 4 cajas de piso desde el Cameo XNODE 4. El plano T3_h_05 es el lighting plot. La silletería del dibujo no es el aforo de casa.
| Cant. | Equipo | Para el brief |
|---|---|---|
| 1 | Consola Vari-Lite FLX S48 | Cues y operación de casa. Monitor táctil ViewSonic TD2760 de 27". |
| 16 | PAR LED RGBW zoom Cameo Zenit Z120 G2 | Wash de color y volumen. El look general del set. IP65. |
| 6 | Elipsoidal LED Silver Star EC6 (zoom 25°–50°) | Perfiles: recortes de cara y cuerpo. En sala está el EC6, no el EC3 del plano viejo. |
| 4 | Cabeza móvil wash Cameo EVOS W3 | Color en movimiento. Se pide en el rider; no está en el general de casa. |
| 2 | Cabeza móvil spot Cameo AZOR S2 | Haz, gobos, prisma. También se concierta. |
Audio
PA y FOH
PA de casa en 5.1 para voz, live session y playback. Sala íntima (~50): el SPL se acuerda, no es club. FOH Midas M32 Live; medusa DL32 en set. Opera la casa, salvo operador propio concertado.
| Cant. | Equipo | Para el brief |
|---|---|---|
| 4 | Satélite LD Systems MAILA SAT | PA principal L y R (arreglo lineal). |
| 2 | Amplificador de colgado MAILA SPA | Alimenta el arreglo. No se toca en función. |
| 3 | Caja activa LD Systems SAT 82 AG2 | Centro + surrounds LS y RS: el 5.1 de sala. |
| 1 | Subwoofer 18" LD Systems ESUB 18 AG3 | Graves. Sale hacia escena desde la medusa. |
| 3 | Monitor de piso coaxial LD Systems MON 8 AG3 | Tres cuñas. Hasta 3 mixes. |
| 1 | Consola digital Midas M32 Live | 32 entradas. Instalada la Live, no la M32R. |
| 1 | Medusa Midas DL32 | 32 envíos / 16 retornos en escenario, por red. |
| 2 | Inalámbrico de mano Shure QLX-D (Beta 58) | Banda J50 (572–636 MHz). Más radios: coordinar frecuencia. |
| 2 | Shure SM58 | Voz con cable, backups, entrevista en set. |
| 4 | Shure SM57 | Amps, caja, metales, voceros. |
Sin backline: batería, amps, teclado, cables de instrumento y atriles los trae el crew. Playback: mandar el archivo y decir quién lo dispara.
Power
Seguridad eléctrica del rig
El rig de casa (luces, consolas, PA y proyector) va por UPS en línea Powest Titan de 6 kVA: acondiciona la alimentación y cubre cortes cortos. Un banco de relevos de 16 canales alimenta las barras. Lo opera la casa.
-
UPS en línea Powest Titan 6 kVA
Dotación de sala: luces, consola de luces, PA y proyector. No es planta para el backline de una banda.
-
Banco de relevos 16 canales
Hacia las barras de luces. Operación de casa.
-
Tomas en barras
6 tomas dobles de 15 A por barra, en circuitos directos para LED.
-
Cajas laterales y techo
4 CLI (toma doble + DMX) y puntos de techo L, C, R, SL, SR. Tomas dedicadas para monitores y telón/pantalla.
No es una planta abierta. Si el crew trae amps, motores o racks, hay que declarar cuántos, de cuántos vatios y dónde se enchufan. Se concierta. El kit de cámara y laptops del crew no se asumen sobre la UPS.
Fuera del dry hire
Extras cotizados aparte
No entra en el dry hire de luces y PA. Se cotiza aparte, según el brief.
-
Proyector Panasonic PT-MZ782
Láser/LCD, 7.500 lúmenes, WUXGA. Una línea HDMI desde control (extensor Infobit iTrans E70). Tiro ≈ 8 m.
-
Pantalla motorizada 16:9
4,87 × 2,74 m (≈ 220"). El borde inferior queda a unos 1,20 m del piso. Telón negro y pantalla no se asumen a la vez.
-
Telón de fondo y vestimenta extra
Fondo negro en dos hojas 4,00 × 3,80 m, riel manual 8 m. Cuatro patas y paños laterales. Configuraciones especiales se conciertan.
-
Cabezas móviles
4 wash Cameo EVOS W3 y 2 spot Cameo AZOR S2: hay que pedirlas. No forman parte del general de casa.
-
Neblina (fazer Antari F-6)
Solo con acuerdo previo. Sala chica, público a pocos metros. No fuego ni líquidos.
-
Kit de batería y cajas directas
Shure PGA Studio Kit 7, 2 Radial J48 y 2 Radial JDI. Coordinar canales en el rider.
Lista también en alquiler de sala. Rider PDF para cruzar con el de tu producción.
¿Cierra con tu brief?
Manda formato, jornada, si llegas con kit y qué necesitas de luces y PA. Respondemos por escrito qué pone la casa ese día.
